一、阀体
 |
ZDSF（H）型直行程分流、合流电动调节阀，由三通分流，合流阀门配用德国进口PS系列直行程电动执行机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，采用平衡式阀塞结构，具有阀塞稳定性好、不易产生震动、噪声低、允许使用压差大，连线简单等特点，广泛用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、环保等行业的工业自动控制系统中。
形式：三通双座铸造阀
公称通径：25－300mm
公称压力：PM1.6 4.0 6.4MPa
连接形式：法兰式按JB78－59 JB79－59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti |
 |
二、上阀盖
常 温 型：-20℃－+200℃
散 热 型：-40℃－+450℃
压盖形式：螺栓压紧式
填 料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管
三、阀内组件
|
|
|
阀芯形式：双导向双座套筒型阀芯
流量特性：等百分比特性，线性特性和快开特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti |
 |
四、执行机构
类型：可选PS、3810、ZAZ型（DN100以内）、DKZ型（DN100以上）系列电子式直行程执行机构。防爆型选用3810系列
技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。
五、主要零件材料及推荐使用温度范围
|
阀体材料 |
公称压力MPa |
介质工作温度 |
|
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
|
120 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
|
最大工作压力MPa |
|
铸铁HT200 |
1.6 |
1.6 |
1.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
铸钢ZG25 |
4.0
6.4 |
|
4.0
6.4 |
3.7
5.9 |
3.3
5.2 |
3.0
4.7 |
2.8
4.1 |
2.3
3.7 |
1.8
2.9 |
|
|
|
|
|
|
|
不锈钢ZG1r18Ni9Ti |
4.0
6.4 |
|
|
|
|
4.0
6.4 |
3.0
4.4 |
2.7
4.2 |
2.4
4.0 |
2.1
3.8 |
|
|
|
|
|
六、ZDSF（H）型直行程分（合）流电动调节阀规格参数表
|
公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径dn (mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数Kv |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
行程mm |
16 |
25 |
40 |
60 |
100 |
|
允许压差△MPa |
≤公称压力MPa |
|
基本误差% |
±2.5 |
|
回差% |
2.5 |
|
死区% |
1.0 |
|
始终点偏差% |
±2.5 |
|
额定行程偏差% |
2.5 |
|
允许泄漏量Q |
Kv值的0.05% |
|
可调范围 |
30:1 |
|
配电动执行器型号 |
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL320 |
|
3810L |
SA－08 |
381LSA－20 |
381LSB－30 |
381LSB－50 |
381LSC－65 |
381LSC－160 |
|
公称压力介质温度阀体材料 |
1.6MPa |
常温－20℃~＋200℃ 铸铁HT200 |
|
4.0MPa |
常温－20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|
中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|
6.4MPa |
常温－20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|
中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |

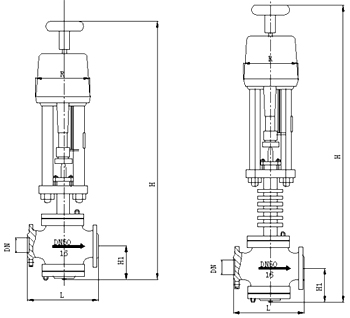

七、ZDSH（F）型直行程电动三通合（分）流调节阀外型尺寸表
|
公称通径DN |
合流 |
分流 |
|
R |
L |
H |
H1 |
L |
H |
H1 |
|
PN（MPa） |
PN（MPa） |
PN（MPa） |
PN（MPa） |
|
|
|
|
常温 |
中温 |
|
|
|
|
|
|
常温 |
中温 |
|
|
|
|
25 |
176 |
185 |
190 |
200 |
600 |
650 |
140 |
150 |
160 |
185 |
190 |
200 |
600 |
650 |
140 |
150 |
160 |
|
32 |
176 |
200 |
200 |
210 |
718 |
848 |
150 |
160 |
170 |
200 |
200 |
210 |
718 |
848 |
150 |
160 |
170 |
|
40 |
176 |
220 |
230 |
235 |
795 |
925 |
160 |
170 |
180 |
220 |
235 |
235 |
795 |
925 |
160 |
170 |
180 |
|
50 |
176 |
250 |
255 |
265 |
835 |
960 |
180 |
190 |
200 |
250 |
255 |
265 |
835 |
960 |
180 |
190 |
200 |
|
65 |
176 |
275 |
285 |
295 |
1067 |
1214 |
200 |
210 |
220 |
275 |
285 |
295 |
1067 |
1214 |
200 |
210 |
220 |
|
80 |
176 |
300 |
310 |
320 |
1080 |
1243 |
210 |
230 |
240 |
300 |
310 |
320 |
1102 |
1265 |
225 |
250 |
265 |
|
100 |
176 |
350 |
360 |
370 |
1094 |
1257 |
220 |
250 |
260 |
350 |
360 |
370 |
1131 |
1294 |
245 |
275 |
285 |
|
125 |
225 |
410 |
430 |
440 |
1292 |
1492 |
260 |
300 |
300 |
410 |
425 |
440 |
1329 |
1529 |
285 |
320 |
325 |
|
150 |
225 |
450 |
465 |
475 |
1321 |
1520 |
280 |
320 |
320 |
450 |
460 |
475 |
1358 |
1557 |
305 |
340 |
345 |
|
200 |
225 |
550 |
560 |
570 |
1400 |
1597 |
320 |
380 |
380 |
550 |
560 |
570 |
1445 |
1642 |
350 |
400 |
410 |
|
250 |
225 |
635 |
660 |
670 |
|
|
|
474 |
474 |
635 |
660 |
670 |
|
|
|
|
|
|
300 |
225 |
720 |
740 |
770 |
|
|
|
584 |
584 |
720 |
740 |
770 |
|
|
|
|
|
八、型号编制说明
|
Z |
D |
S |
F |
40 |
P |
G |
|
自控阀门 |
执行机构类型： |
位移特征： |
阀门结构形式 |
公称压力： |
阀体材质： |
温度类型： |
|
|
D：表示PS系列 |
S：表示直行程 |
F：表示分流阀 |
16：表示1..6MP |
C：表示碳钢 |
G：表示中温型 |
|
|
R：表示3810系列 |
|
H：表示合流阀 |
40：表示4..0MP |
P：表示不锈钢 |
常温省略 |
|
|
H：表示DKZ系列 |
|
|
64：表示6.4MP |
铸铁省略 |
|
|
|
C：表示ZAZ系列 |
|
|
|
|
|
九、定货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力
4.流量特性 5.阀体材质 6.额定流量系数
7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号 10.其它特殊要求
,
