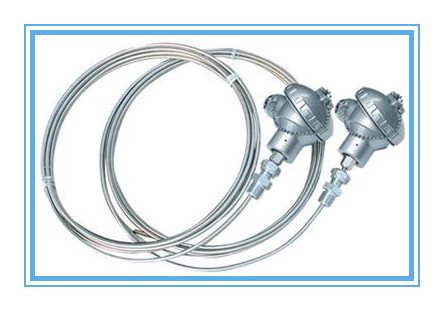

武汉天康供应铠装热电阻

应用行业

产品广泛应用于炼钢炼铁、石油化工、机械制造、玻璃陶瓷、塑料橡胶、酿酒制药、轻工纺织、食品、烟草、水处理、火电及核工业等行


技术资料

铠装热电阻
     铠装热电阻是一种温度传感器,利用物质在温度变化时,其电阻也随着发生变化的特征来测量温度的。当阻值变化时,工作仪表便显示出阻值所对应的温度值。它比装配式铂电阻直径小,易弯曲,适宜安装在管道狭窄和要求快速反应、微型化等特殊场合。其可对-200~600℃温度范围内的气体、液体介质和固体表面进行自动检测,并且可直接用铜导线和二次仪表相连接使用,由于它具有良好的电输出特性,可为显示仪、记录仪、调节器、扫描器、数据记录仪以及电脑提供精确的输入值。 铠装热电阻外保护套采有不锈钢,内充满高密度氧化物质绝缘体,因此,铠装热电阻具有很强的抗污染性能和机械强度,适合安装在环境恶劣的场合。
 铠装热电阻可用于测量-200-600℃范围内温度,可直接用铜导线和二次仪表连接使用,由于铠装热电阻具有良好的电输出特性,可为显示仪表、记录仪、调节仪、扫描器、数据记录仪以及电脑提供精确的温度变化信号。
● 工作原理
   铠装热电阻工作原理:在温度作用下,热电阻丝的电阻随之变化而变化,显示仪表将会指示热电阻产生的电阻值所对应的温度值。
● 主要技术指标
   热电阻感温元件100℃时的电阻值(R100)和它在0℃时的电阻R0比值:(R100/R0)
        分度号Pt100:A级 R0=100±0.06Ω
        B级 R0=100±0.12Ω
        R0/R100=1.3850

● 量程规格



型号
分度号
测温范围℃
精度等级
允许偏差△t℃
WZPK
-200-600
Pt100
A级


-200~600℃时允差±(0.15+0.002|t|)


B级


-200~500℃时允差±(0.30+0.005|t|)

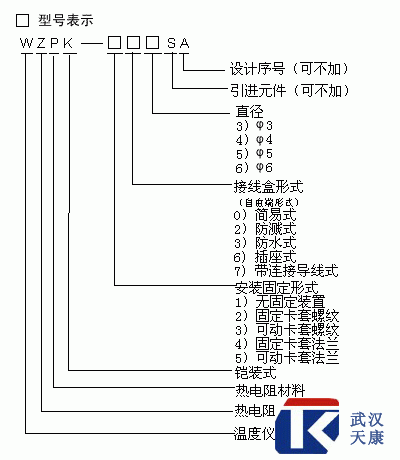

● 型号表示

工作原理
  铠装热电阻是利用物质在温度变化时,其电阻也随着发生变化的特征来测量温度的。当阻值变化时,工作仪表便显示出阻值所对应的温度值。铠装热电阻是一种温度传感器,它比装配式热电阻直径小,易弯曲,抗震性好,适宜安装在装配式热电阻无法安装的场合,WZPK系列铠装热电阻采用引进热电阻测温元件,因此,具有精确、灵敏、热响应时间快、质量稳定、使用寿命长等优点。铠装热电阻外保护套采有不锈钢,内充满高密度氧化物质绝缘体,因此,铠装热电阻具有很强的抗污染性能和机械强度,适合安装在环境恶劣的场合。

特点
  铠装电阻外保护管采用不锈钢,内充满高密度氧化物质绝缘体,因此它具有很强的抗污染和优良的机械强度,适合安装在环境恶劣的场合。铠装热电阻通常由铠装铂热电阻感温元件、安装固定装置和接线装置等主要部件组成等热响应时间少,减小动态误差;直径小,长度不受限制;测量精度高;进口薄膜电阻元件,性能可靠稳定;微细铠装热电阻

应用
  适用于各种生产过程中高温场合,广泛应用于玻璃及陶瓷及工业盐浴炉等测温。

主要技术参数
  电气出口:M20x1.5,NPT1/2
精度等级:I 、 II
防护等级:IP65
偶丝直径:Φ0.5
公称压力:常压

主要技术参数
  铠装热电阻技术参数

      产品执行标准:   IEC751;   JB/T8623-1997;   JB/T8622-1997;

     常温绝缘电阻;   热电阻在环境温度为15—35°C,相对湿度不大于80%,试验电压为10—100V(直流)电极与外套管之间的绝缘电阻>100MΩ。

测量范围
  热电阻感温元件100℃时的电阻值(R100)和它在0℃时的电阻R0比值:(R100/R0)   分度号Pt100:A级R0=100±0.06Ω   B级R0=100±0.12Ω   R0/R100=1.3850

热响应时间
  在温度出现阶跃变化时,热电阻的输出变化至相当于该阶跃变化的50%,所需的时间,称为热响应时间。常温绝缘电阻的实验电压可取直流10-100V任意值,环境温度在15-35℃范围内,相对温度应不大于80%,通过铠装热电阻隔的测量电流最大不超过5mA。  铠装热电阻热响应时间表
铠装热电阻热响应时间表

安装与使用
  热电阻应避免安装在炉旁或距加热体太近之处,应尽量安装在没有震动或震动很小的地方,同时要便于施工和维护。安装位置应尽可能保持垂直,但在有流速时则必须倾斜安装。接线盒出孔应向下方。   铠装热电阻安装
  热电阻应按规定接线,一般采用三线制。连接导线应采用绝缘(最好是屏敞)铜线,其截面积应≥1.0平方毫米,导线的阻值应按显示仪表的规定配准。   由热惰性使热电阻变化滞后温度变化,为消除它的引起的误差,应尽可能地减小热电阻保护管外径,适当增加热电阻的插入深度使热电阻受热部位增加。   要经常检查保护管状况,发现氧化或变形应立即采取措施,要定期进行校验。   铠装热电阻


如何选择
  根据测温范围选择:500℃以上一般选择热电偶,500℃以下一般选择热电阻;铠装热电偶根据测量精度选择:对精度要求较高选择热电阻,对精度要求不高选择热电偶;根据测量范围选择:热电偶所测量的一般指“点”温,热电阻所测量的一般指空间平均温度;2线制热电阻配线简单,但要带进引线电阻的附加误差。因此不适用制造A级精度的热电阻,且在使用时引线及导线都不宜过长。线制可以消除引线电阻的影响,测量精度高于2线制。作为过程检测元件,其应用最广。线制不仅可以消除引线电阻的影响,而且在连接导线阻值相同时,还可以消除该电阻的影响。在高精度测量时,要采用4线制。

区别
  1)普通型热电阻  普通型热电阻
从热电阻的测温原理可知,被测温度的变化是直接通过热电阻阻值的变化来测量的,因此,热电阻体的引出线等各种导线电阻的变化会给温度测量带来影响。  端面热电阻
2)铠装热电阻是由感温元件(电阻体)、引线、绝缘材料、不锈钢套管组合而成的坚实体,它的外径一般为φ2--φ8mm,最小可达φmm。与普通型热电阻相比,它有下列优点:
①体积小,内部无空气隙,热惯性上,测量滞后小;
②机械性能好、耐振,抗冲击;
③能弯曲,便于安装④使用寿命长。
3)端面热电阻感温元件由特殊处理的电阻丝材绕制,紧贴在温度计端面。它与一般轴向热电阻相比,能更正确和快速地反映被测端面的实际温度,适用于测量轴瓦和其他机件的端面温度。
4)隔爆型热电阻通过特殊结构的接线盒,把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内,生产现场不会引超爆炸。隔爆型热电阻可用于Bla--B3c级区内具有爆炸危险场所的温度测量。  防腐热电阻
5)防腐热电阻采用PTFE防腐材质,作为整体保护套或两节式套管,也可以直接在保护管上作该材质的防腐处理,分喷涂、烧结和套管密封三种形式。适用于在强碱的腐蚀性介质中进行测量,耐温250℃,固定安装形势也可采用相同PTFE材质的固定螺纹、固定法兰(接触介面质面)或卡套螺纹等。配合PVC接线盒或316L接线盒可达到全防腐。多种安装方式,多种直径,任意选择。
6)热套式热电阻火力发电机组配套的专用测温仪表。电站中的一般测温仪表可在本选型样本的《通用类》内选择。该产品的设计参考了美国EBASCO规范,并充分考虑了设计院和电站用户的意见,采用国际流行的分离式保护管结构.弹性压紧测量元件方式,增添了测温上限达650℃的高温铠装铂电阻。
l、全部采用铠装元件,耐震抗压,稳定性高,寿命长。  热套式热电阻
2、铠装元件与保护管底部为弹性压紧结构,使热响应时间缩短和抗震性进一步提高。
3、大空腔接线盒和新颖接线装置,使接线更方便可靠。
4、热电偶主体和保护管为分离式结构,可不停机快速更换测温元件。
5、深盲孔加工的整体保护管,端部壁厚均匀,无焊接应力和晶介腐蚀隐患,故耐压、耐冲击、使用可靠、寿命长、可确保机组的安全运行。
6、整体拉伸的650℃高温铠装铂电阻元件,其耐震性和测温上限可满足大型机组高精度和高可靠的主蒸汽温度


详细资料
  铠装热电阻是一种温度传感器,它比装配式热电阻直径小,易弯曲,抗震性好,适宜安装在装配式热电阻无法安装的场合,我公司生产的WZPK系列铠装热电阻采用引进热电阻测温元件,因此,具有精确、灵敏、热响应时间快、质量稳定、使用寿命长等优点。铠装热电阻外保护套采有不锈钢,内充满高密度氧化物质绝缘体,因此,铠装热电阻具有很强的抗污染性能和机械强度,适合安装在环境恶劣的场合。铠装热电阻可用于测量-200-600℃范围内温度,可直接用铜导线和二次仪表连接使用,由于铠装热电阻具有良好的电输出特性,可为显示仪表、记录仪、调节仪、扫描器、数据记录仪以及电脑提供精确的温度变化信号。
1,工作原理:铠装热电阻工作原理:在温度作用下,热电阻丝的电阻随之变化而变化,显示仪表将会指示热电阻产生的电阻值所对应的温度值。
2,主要技术指标:热电阻感温元件100℃时的电阻值(R100)和它在0℃时的电阻R0比值:(R100/R0)分度号Pt100:A级 R0=100±0.06Ω
B级 R0=100±0.12Ω  R0/R100=1.3850
         武汉天康生产的主要产品有:热电偶、温度传感器、pt100温度传感器、双金属温度计 、热电阻、型热电偶、pt100热电阻以及各种型号的防腐、防爆、耐磨、铠装、压簧、端面、一体化热电阻/偶,双金属温度计,数显仪表,智能 流量积算仪、智能多路巡检仪,压力变送器,差压变送器,液位变送器,电磁流量计,涡街流量计、雷达物位计、电气动开关/调节阀。如有相关疑问请拨打咨询订购电话:400-086-9418
